PPS（聚苯硫醚，Polyphenylene Sulfide）涂层及材料因其卓越的物理化学性能，被广泛应用 于汽车、电子电器、航空航天及化工等领域。

以下是对 PPS 涂层及相关材料性能的详细介 绍：

1、核心性能特点 优异的耐化学腐蚀性 PPS 具有极强的耐化学溶剂能力，其抗化学性仅次于聚四氟乙烯（PTFE）。它能抵抗酸、碱、 漂白剂、油料及多种有机溶剂的侵蚀。在持续浸渍试验中，PPS 在不同油料中表现出极高的 稳定性，因此常被用作化工设备的衬里或防腐涂层。 卓越的耐热性与热稳定性 • 高温耐受： PPS 的熔点约为 281℃-285℃，玻璃化转变温度约为 150℃（未拉伸纤 维）或 85℃-105℃（取决于结晶度与测试条件）。 • 长期使用温度： 连续使用温度可达 220℃-260℃，短期可承受更高温度。在 400℃ 的空气或氮气中仍能保持相对稳定。 • 低蠕变： 即使在高温下，PPS 也表现出极低的蠕变量，尺寸稳定性极佳。 出色的电绝缘性能 PPS 在高温、高湿及高频条件下仍保持优良的电性能。 • 体积电阻率： 高达 1×10¹⁶ Ω·cm。 • 表面电阻率： 1×10¹⁵ Ω。 • 介电性能： 介电常数低（约 3.5），介电损耗小，电气强度>18-30 KV/mm。这使其 成为高频电子元件的理想绝缘材料。 阻燃性与安全性 PPS 自身具有阻燃性，无需添加阻燃剂即可达到 UL94 V-0 级标准，氧指数（LOI）大于 57%。 燃烧时发烟量少，符合严格的消防安全要求。 机械性能与尺寸稳定性 • 高刚性： PPS 分子主链由苯环和硫原子交替排列，赋予材料高刚性和高强度。 • 低吸水性： 吸水率极低（<0.05%），因此在潮湿环境中尺寸变化微小，成型收缩率 低（通常小于 0.0025%-0.25%，具体取决于填料和工艺）。 • 耐磨性： 具有良好的耐磨性和抗蠕变性。 耐辐射性 PPS 具有极佳的耐辐射性能，耐辐射剂量可达 1×10⁸ Gy，是电子、核工业及航天领域中少 数能耐受强辐射的工程塑料之一。

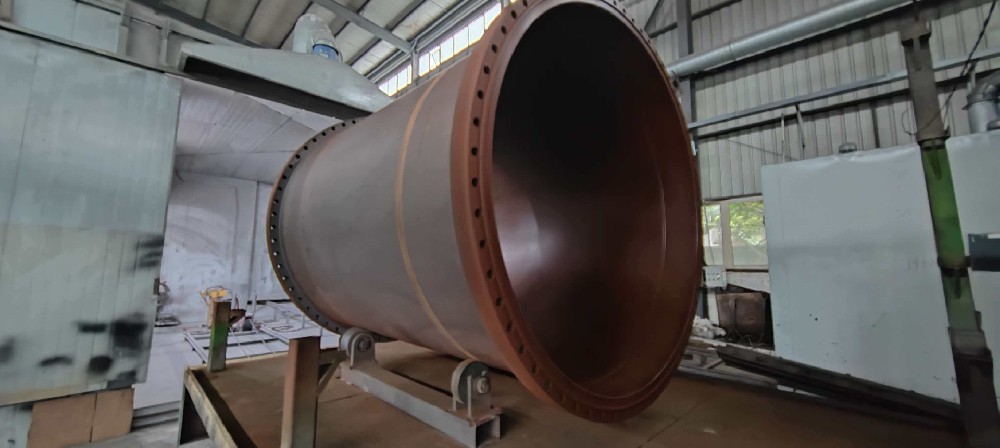

2、涂层应用特性 在汽车及工业应用中，PPS 常以涂层形式出现，具有以下优势： • 附着力强： PPS 对玻璃、铝、钛、不锈钢等金属及非金属基材具有极高的粘结强度 （附着力可达 1 级），特别适合作为金属表面的防腐保护层。 • 抗老化与耐腐蚀： 作为车身或部件涂层，能有效抵御自然磨损、腐蚀介质侵蚀，延 长产品寿命。 • 易加工性： PPS 树脂熔体粘度低，流动性好，易于通过喷涂、注塑等方式成型。涂 层处理通常在 300℃以上进行塑化和淬火。

3、局限性与改性 尽管 PPS 性能优异，但也存在一定局限性： • 脆性： 纯 PPS 韧性较差，质脆，易产生应力开裂。 • 成本： 价格高于通用工程塑料，但低于 PEEK 等高端材料。 为解决脆性问题，通常采用增强改性：• 玻璃纤维增强： 最常见，可大幅提高冲击强度、耐热性和刚性。 • 碳纤维增强： 进一步提升强度和导电/导热性能。 • 合金化： 如 PPS/PTFE（改善润滑性和韧性）、PPS/PA（提高韧性）等。

4、 主要应用领域 • 汽车工业： 发动机周边部件（如涡轮增压器壳体、电池盒上盖）、传感器、连接器、 车身防腐涂层。 • 电子电器： 半导体封装、连接器、插座、线圈骨架、高频绝缘部件。 • 航空航天： 耐高温结构件、耐辐射部件。 • 化工环保： 泵阀部件、管道衬里、高温滤袋、耐腐蚀容器。 • 家电领域： 洗碗机碗篮涂层、电饭煲内胆涂层（需符合食品接触标准）等，用于替 代金属以实现轻量化和耐腐蚀。 综上所述，PPS 涂层及材料凭借其耐高温、耐腐蚀、绝缘性好及尺寸稳定等综合优势，成为 特种工程塑料中的重要成员，尤其在严苛环境下的防护与结构应用中表现突出。
